Kotvení lešení do fasády – zásady, postup a nejčastější chyby

K čemu kotvení lešení slouží a proč je kritické pro bezpečnost

Správně provedené kotvení fasádního lešení plní tři základní funkce, které nelze od sebe oddělovat:

• Stabilita proti překlopení – kotvy zachycují moment od vodorovných sil (vítr, opření pracovníků) a brání vyklonění lešení od fasády.

• Přenos vodorovných sil do objektu – kotvy přenášejí tahové i tlakové síly kolmo k fasádě (F⊥) a také síly rovnoběžné s fasádou (F∥).

• Vymezení vzpěrné délky sloupku – tuto funkci lešenáři často podceňují. Kotevní rastr přímo určuje vzpěrnou délku, a tím i únosnost sloupku. Pro ilustraci: u trubkového lešení se sloupkem 48,3 mm z oceli S235 dosahuje sloupek při kotvení po 2,0 m únosnosti přibližně 44,5 kN. Při zdvojnásobení vzdálenosti na 4,0 m klesne únosnost na méně než polovinu – cca 19,5 kN.

Právě třetí funkce bývá příčinou řady havárií. Lešení může vizuálně vypadat stabilně, ale při nedostatečném kotvení jsou sloupky přetížené a hrozí ztráta stability celé konstrukce.

Které normy kotvení lešení upravují?

V České republice se na kotvení lešení vztahují zejména tyto normy:

• ČSN 73 8101:2018 – Lešení – Společná ustanovení. Základní národní norma platná pro všechny typy lešení. Stanovuje obecné požadavky na kotvení, ověřování únosnosti kotev a provádění kontrolních zkoušek.

• ČSN EN 12811-1 – Dočasné stavební konstrukce – Pracovní lešení – Požadavky na provedení a obecný návrh.

• ČSN EN 12810-1 a 12810-2 – Fasádní dílcová lešení. Definuje postupy navrhování dílcových (rámových) systémů včetně statického výpočtu kotevních sil.

• ČSN 73 8107 – Trubková lešení. Stanovuje specifické požadavky pro trubková lešení, včetně maximálních vzdáleností kotvení.

Normy stanovují obecný rámec a metodu výpočtu. Konkrétní kotevní rastr, hodnoty kotevních sil a konstrukční detaily pro daný lešenářský systém pak uvádí montážní návod výrobce, který vychází ze statického výpočtu podle těchto norem.

Jak se kotví lešení – postup krok za krokem

Kotvení lešení do fasády probíhá v několika navazujících krocích. Celý postup musí odpovídat montážnímu návodu výrobce lešení a schválenému kotevnímu plánu. Zásadní pravidlo: kotvení se provádí současně se stavbou jednotlivých pater lešení – dodatečné kotvení je nepřípustné.

1. Příprava kotevního plánu. Před montáží lešení je nutné mít zpracovaný kotevní plán, který určuje rozmístění, typ a počet kotev. U typových provedení lešení je kotevní rastr součástí montážního návodu výrobce. Například u rámového lešení SPRINT od SCASERV jsou kotevní schémata pro nezakryté, zasíťované i zaplachtované lešení součástí návodu ke stažení. U nestandardních konstrukcí zpracovává kotevní plán například technik společnosti SCASERV.

2. Vrtání otvorů do nosného zdiva. Otvory se vrtají příklepovým vrtáním do betonu nebo plného zdiva. Do dutých a pórobetonových tvárnic se vrtá rotačně bez příklepu, aby nedošlo k rozbití materiálu. Průměr vrtáku volíme podle použitého typu kotvy – u běžných kotevních hmoždinek nebo kotevních vrutů je to zpravidla 14 mm. K vrtání použijte kvalitní vrtáky do betonu odpovídajícího průměru.

3. Osazení kotvy do zdiva. Podle typu podkladu se do otvoru osadí hmoždinka a zašroubuje kotevní vrut s okem, nebo se použije chemická kotva. Hmoždinka musí sedět pevně, bez vůle. Minimální kotevní hloubka závisí na materiálu zdiva a typu kotvy – u betonu obvykle 70  nebo 100 mm. Vždy je nutno kotvit do únosných konstrukcí.

4. Připojení kotevní trubky a spojky. Hák kotevní trubky se zasune do oka kotvy. Kotevní trubka (průměr 48,3 mm) se poté pomocí objímkové kotevní spojky dle EN 74-1 připojí ke sloupkům lešení. Spojky pro trubku 48,3 mm jsou univerzální a kompatibilní s rámovými i trubkovými lešeními běžných systémů na českém trhu. Důležité je, aby kotva přenášela jak tahové, tak tlakové síly kolmo k fasádě. Pouhé zasunutí trubky do oka bez zajištění spojkou je nedostatečné – při tlakovém namáhání kotva zkolabuje.

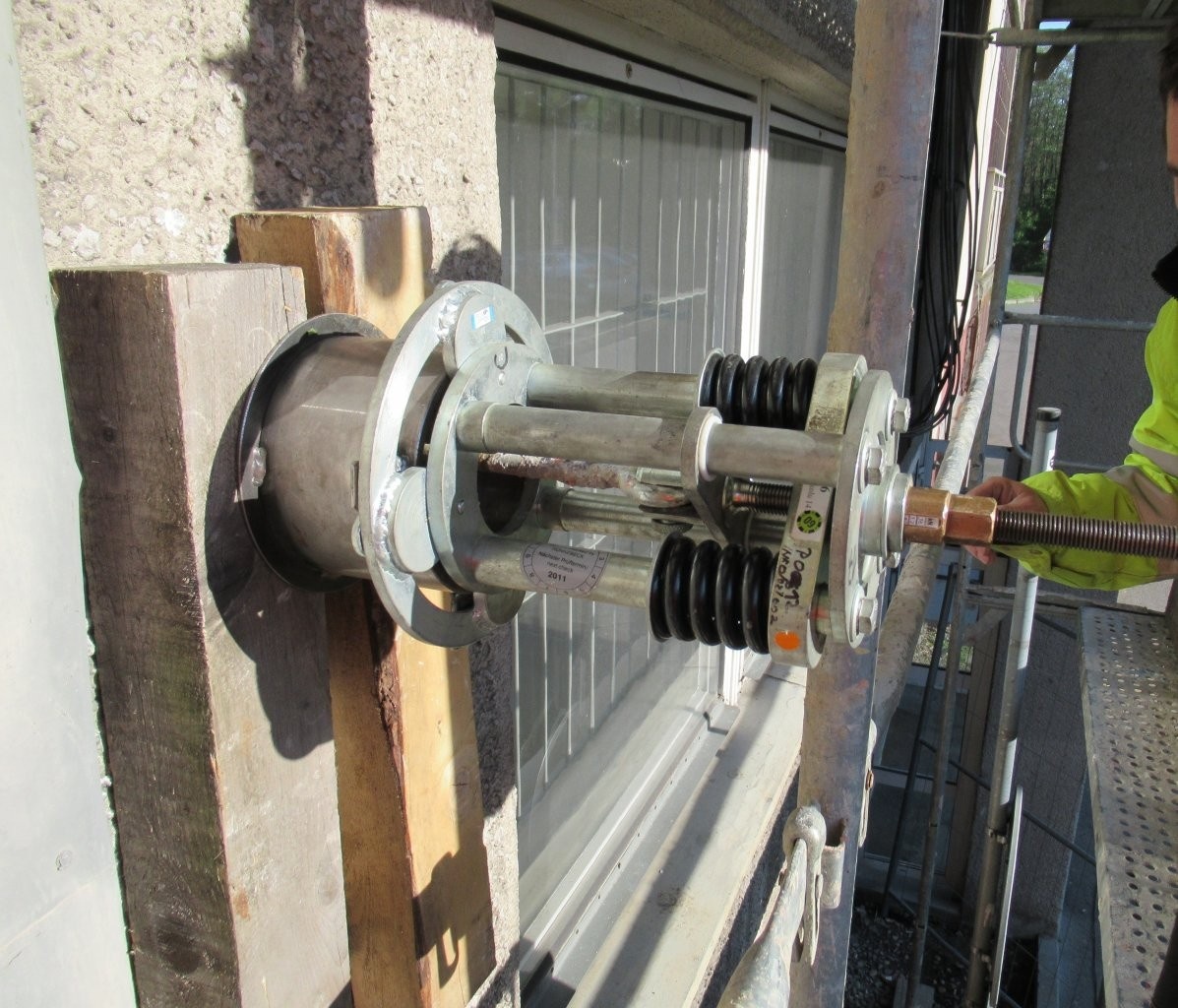

5. Kontrola únosnosti. Norma ČSN 73 8101:2018 ukládá montážní organizaci povinnost ověřit únosnost kotev v provozních podmínkách. Kotvy se zkouší zkušebním zatížením (osovou tahovou silou) rovným alespoň 1,2násobku návrhového zatížení. Počet zkoušek musí být nejméně 10 % z celkového počtu kotev při kotvení do betonu a 30 % při kotvení do ostatních materiálů, přičemž musí být vždy zkoušeno minimálně 5 kotev.

Kotevní rastr – kolik kotev a kam je umístit

Kotevní rastr je schéma rozmístění kotev po ploše lešení. Jeho návrh závisí na typu lešení, výšce konstrukce, typu fasády (uzavřená, polootevřená, otevřená) a způsobu zakrytí. Rozhodující je vždy montážní návod konkrétního lešenářského systému – ten vychází ze statického výpočtu podle příslušných norem.

Obecné zásady z norem

Norma ČSN 73 8101:2018 stanovuje, že kotvy musí zajistit přenesení tahu i tlaku ve směru kolmém k objektu a ve většině případů i přenesení sil rovnoběžných s fasádou. Za otevřenou fasádu se považuje konstrukce s podílem otvorů přibližně 60 % a více (např. skeletové konstrukce). U lešenářských sítí se obvykle uvažuje propustnost pro vítr kolem 70 %, pokud není stanoveno jinak výrobcem.

Pro trubková lešení stanovuje ČSN 73 8107 požadavky na kotvení, zejména maximální vzdálenost kotev po výšce zpravidla 4,0 m (cca 4,2 m při podchodu). Kotveny musí být všechny krajní sloupky a nejméně každý druhý mezilehlý sloupek. Kotvy se umísťují přednostně ve styčnících konstrukce, zejména v uzlech křížení ztužidel.

U dílcových (rámových) lešení se kotevní rastr odvozuje ze statického výpočtu dle ČSN EN 12810-2. Díky vyšší tuhosti rámových konstrukcí bývá rastr řidší než u trubkového lešení – konkrétní hodnoty závisí na systému a uvádí je montážní návod výrobce.

Příklad: Kotevní rastry lešení SCASERV

Pro ilustraci obecných principů uvádíme konkrétní kotevní rastry z montážních návodů SCASERV:

Rámové lešení SPRINT:

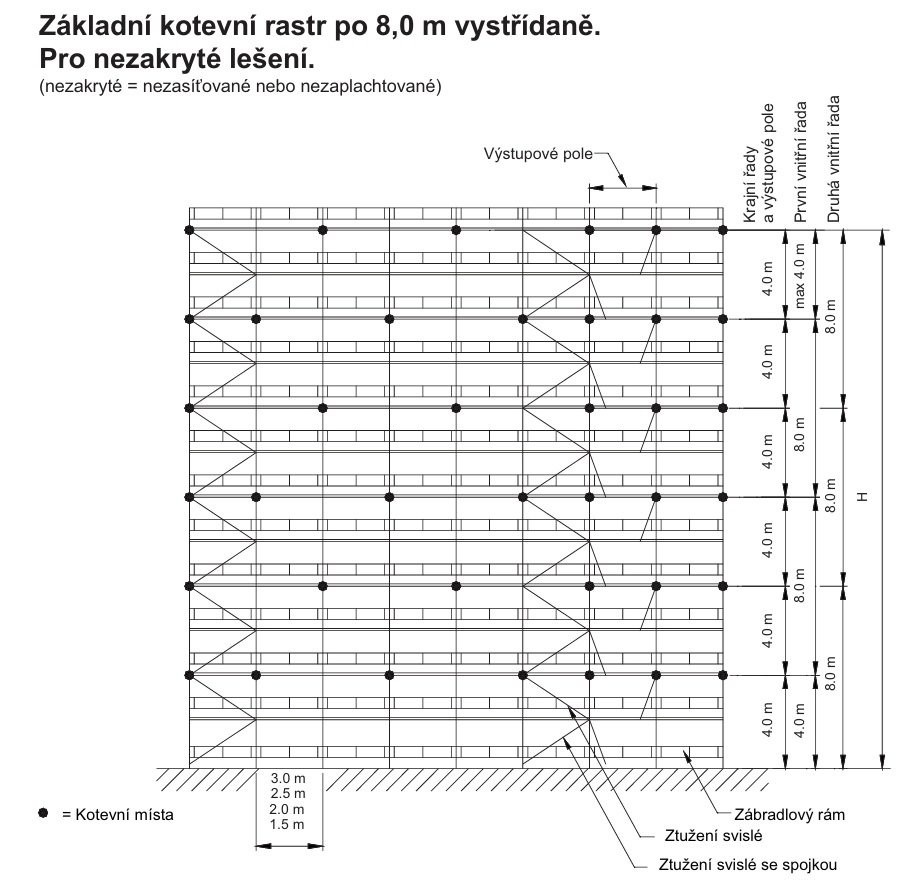

• Nezakryté: Po 8 m střídavě. První vnitřní řada sloupků se kotví ve 4 m, dále v 12, 20 m. Sousední řada v 8, 16, 24 m. Krajní řady a výstupová pole se kotví každé 4 m.

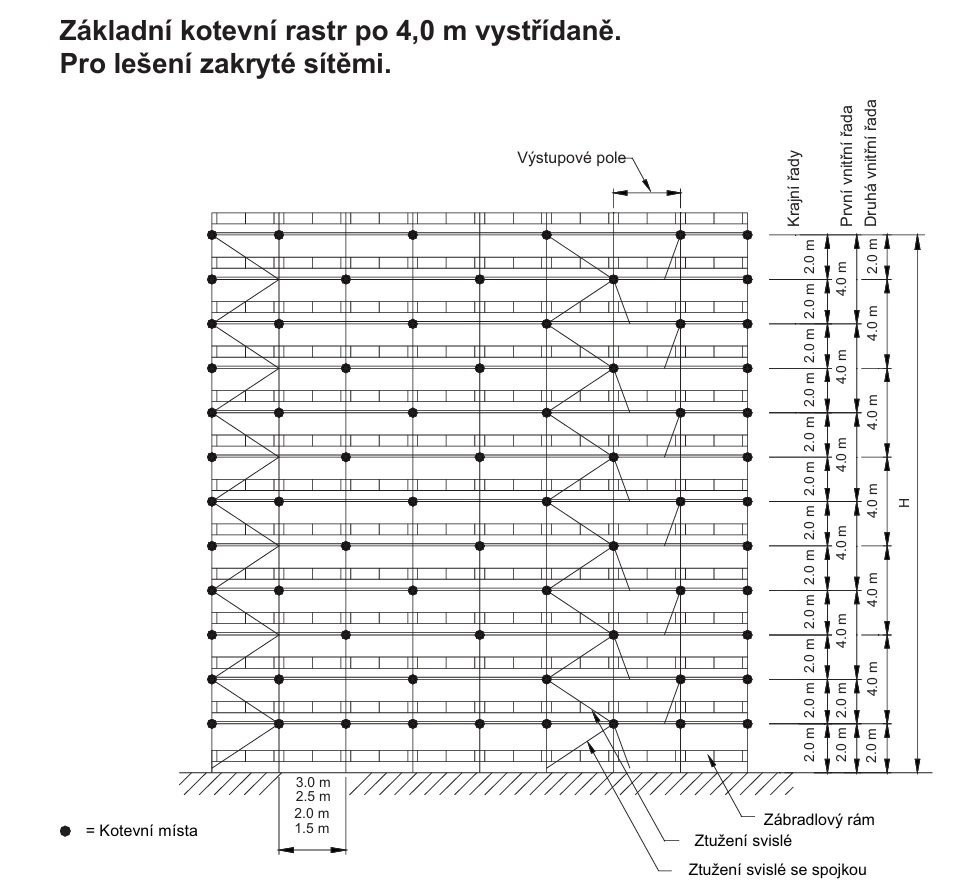

• Zasíťované: Po 4 m střídavě. Všechny sloupky se kotví ve výšce 2 m. Krajní řady se kotví každé 2 m.

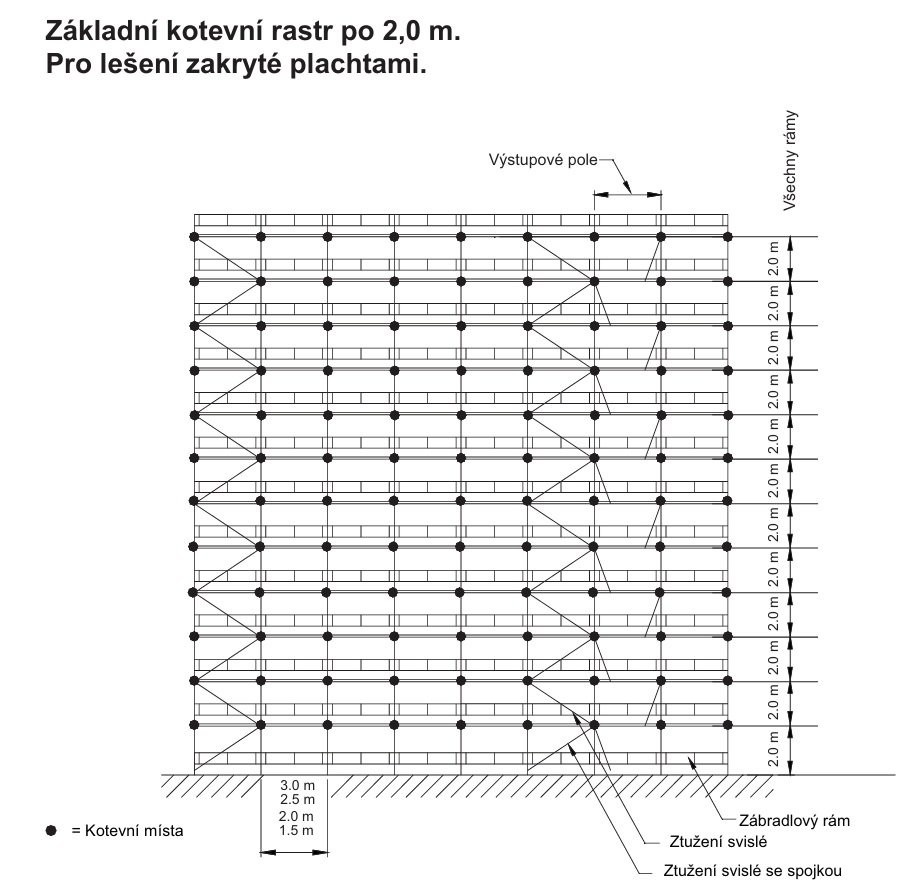

• Zaplachtované: Po 2 m – všechny rámy v každém patře. Všechny spoje musí být navíc zajištěny trnovými zámky.

Trubkové lešení SCASERV:

• Vzdálenost kotev po výšce max. 4,0 m (resp. 4,2 m při podchodu) – v souladu s ČSN 73 8107.

• Kotvit všechny krajní sloupky a nejméně každý druhý mezilehlý.

Kompletní kotevní schémata a tabulky sil jsou ke stažení: návod SPRINT 75, návod trubkové lešení.

Vliv zakrytí na počet kotev

Zakrytí lešení sítí nebo plachtou dramaticky zvyšuje plochu zachycující vítr, a tím i nároky na kotvení. Obecně platí:

Přesný rastr pro zakryté lešení musí vždy odpovídat montážnímu návodu konkrétního systému. Například u lešení SPRINT se při zasíťování mění rastr z 8 m na 4 m střídavě a při zaplachtování na 2 m s kotvením všech rámů.

Orientační kotevní síly

Velikost kotevních sil závisí na typu lešení, fasádě a zakrytí. Pro představu uvádíme hodnoty z tabulek trubkového lešení SCASERV, při kotvení po 4,0 m:

• Nezakryté, uzavřená fasáda: F⊥ = 1,5 kN, F∥ = 1,4 kN

• Nezakryté, otevřená fasáda: F⊥ = 5,0 kN, F∥ = 1,4 kN

• Zasíťované, otevřená fasáda: F⊥ = 6,50 kN, F∥ = 1,7 kN

Na těchto číslech je patrný obrovský rozdíl v namáhání kotev mezi uzavřenou a otevřenou fasádou a mezi nezakrytým a zasíťovaným lešením. Typ a materiál kotvy je nutné volit s ohledem na skutečné kotevní síly.

Rozdíly v kotvení fasádního rámového lešení a trubkového lešení

Přestože základní principy kotvení jsou u obou typů lešení shodné (kotva musí přenést tah i tlak, únosnost se ověřuje zkouškou), v praxi existují podstatné rozdíly vyplývající z odlišné konstrukce.

Proč rámové lešení umožňuje řidší kotvení? Rámové systémy využívají uzavřené svařované rámy s vysokou vlastní tuhostí. Například lešení SPRINT má rámy z trubek 48,3 × 3,2 mm z oceli S355JR a zábradlové rámy, které dále zvyšují tuhost v podélném směru. Díky tomu statický výpočet umožňuje rastr 8 m střídavě u nezakrytého lešení. Trubkové lešení má menší tuhost uzlových spojů (spojky nejsou tuhé, ale polotuhé), proto norma ČSN 73 8107 předepisuje konzervativnější max. vzdálenost 4 m.

Proč je rozdíl v podélném kotvení? U rámového lešení je tuhost rámu primárně v příčném směru, proto se kotví každý sloupek v podélném směru. U trubkového lešení spojité podélníky v kombinaci s příčníky a křížovým ztužením vytvářejí prostorový rošt, který umožňuje kotvit krajní a každý druhý mezilehlý sloupek.

Kotvení lešení při zateplení – specifika a rizika

Kotvení lešení do zateplené fasády nebo na fasádu, kde se zateplení právě provádí, přináší specifické výzvy. Vrstva tepelné izolace (EPS, minerální vlna) nemá žádnou nosnost – kotva musí vždy projít celým souvrstvím ETICS (vnější tepelněizolační kompozitní systém – běžně označovaný jako kontaktní zateplení) a dosáhnout nosných konstrukcí.

Zásady kotvení lešení při zateplení:

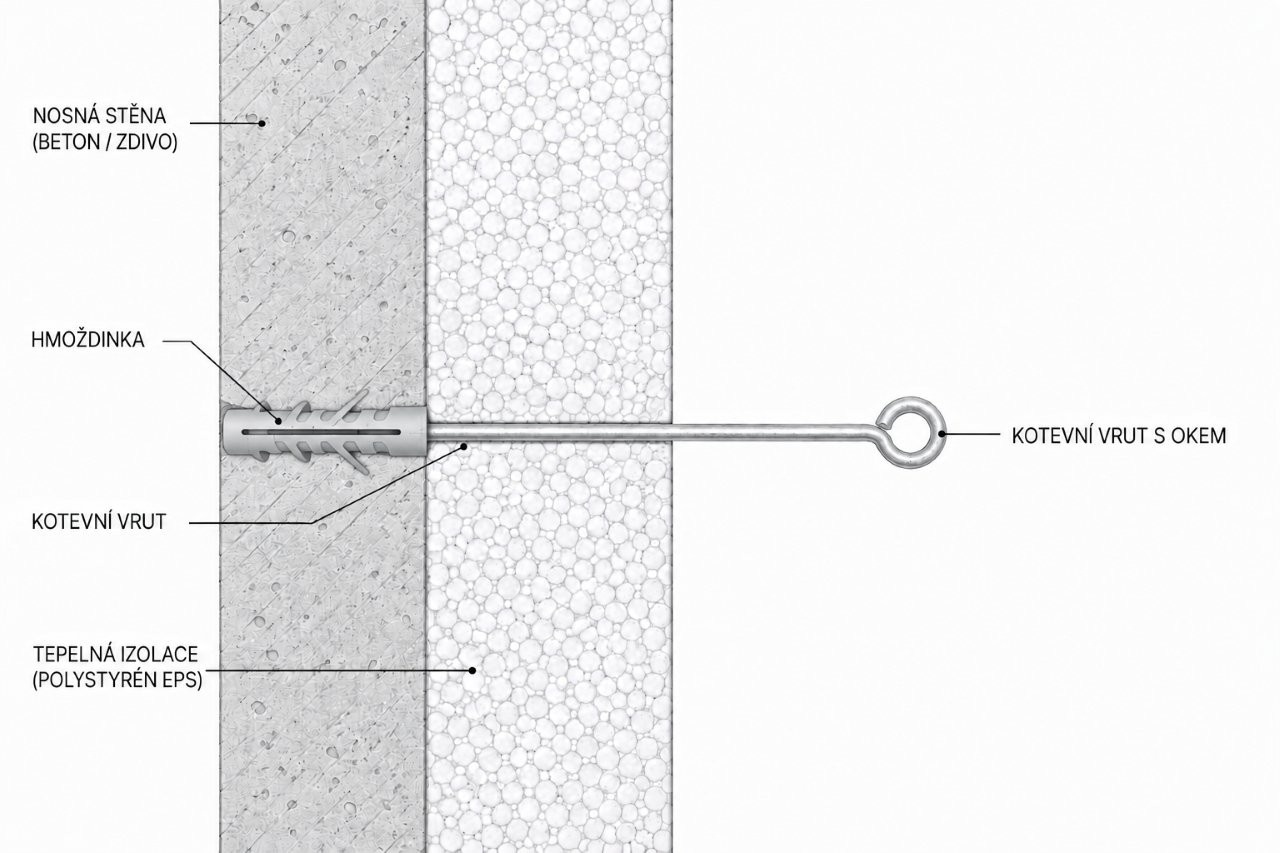

• Kotva prochází izolací. Kotevní vrut nebo hmoždinka musí být dostatečně dlouhé, aby překonali tloušťku izolace (běžně 100–200 mm, u nízkoenergetických staveb i 240–350 mm) plus vrstvu lepidla a omítky a dosáhly předepsané minimální kotevní hloubky v nosném zdivu.

• Minimální kotevní hloubka se měří od nosného materiálu, nikoliv od povrchu izolace. Omítka a izolace se nepovažují za nosný podklad.

• Koordinace s izolatéry. Při souběžném zateplování a používání lešení je nutná koordinace – lešenáři musí vědět, kde budou kotvy, a izolatéři musí ponechat v izolaci prostor pro průchod kotevních prvků.

• Zvýšený odstup lešení od fasády. Zateplená fasáda vyžaduje větší vzdálenost mezi lešením a lícem fasády (min. 200–300 mm od konečného povrchu ETICS). Standardní vzdálenost vnitřního sloupku od fasády (u lešení SPRINT například 250 mm) je nutné navýšit o tloušťku izolace.

Co dělat s otvory po kotvách?

Po demontáži lešení zůstanou v zateplené fasádě otvory, které je nutné řádně uzavřít. Neošetřený otvor způsobí zatékání vody do izolace, vznik tepelného mostu a lokální degradaci ETICS. Otvory se uzavírají plastovými krytkami na kotvy, které se vtlačí do hmoždinky ponechané ve zdivu. U finálně dokončených fasád se otvor vyplní izolační zátkou a přestěrkuje.

7 nejčastějších chyb při kotvení lešení

Na základě dlouholetých zkušeností SCASERV s montáží, pronájmem a servisem lešení shrnujeme chyby, které se na českých stavbách opakují nejčastěji. Každá z nich může vést k vážnému ohrožení bezpečnosti – a žádná z nich se netýká jen jednoho typu lešení.

1. Nedostatečný počet kotev. Nejrozšířenější problém. Lešenáři vynechají kotvy v místech, kde překáží okno nebo balkon, a nechají celé úseky bez kotvení. Řešení: přesunout kotvu na nejbližší vhodné místo, nikdy ji nevynechat.

2. Kotva přenáší pouze tah, nikoliv tlak. Pokud je kotevní trubka jen volně zastrčená do oka kotvy bez zajištění spojkou, při tlakovém nebo šikmém namáhání vypadne. Každá kotva musí spolehlivě přenášet tah i tlak. U zakrytého lešení je obzvlášť důležité kvalitní připojení – například návod SPRINT u zaplachtovaného lešení vyžaduje připojení kotevní trubky ke sloupkům dvěma spojkami.

3. Neověřená únosnost kotev. Montážní firma nekontroluje tažnými zkouškami, zda kotva v daném zdivu skutečně drží. Zvlášť rizikové jsou staré cihelné, smíšené nebo opravované zdivo a porobeton. Požadavek normy ČSN 73 8101 je přitom jasný: min. 10 % kotev v betonu, 30 % v ostatních materiálech, vždy min. 5 kotev.

4. Chybějící kotvení u zakrytého lešení. Lešení se postaví a zakotví jako nezakryté, poté se dodatečně zakryje sítí nebo plachtou bez úpravy kotevního rastru. Zakrytí dramaticky zvyšuje plochu zachycující vítr. Před zakrytím lešení je vždy nutné ověřit, že kotvení odpovídá návodu výrobce pro daný způsob zakrytí.

5. Kotvení do nenosného podkladu. Kotva končí v omítce, v izolaci nebo v dutině zdiva místo v nosném materiálu. Typické u zateplených fasád, kde lešenář nezohlednil tloušťku ETICS.

6. Chybějící kotvy v krajních sloupcích. Krajní sloupky mají přísnější požadavky na kotvení než mezilehlé. U trubkového lešení se kotví všechny krajní sloupky. U rámového lešení SPRINT musí být krajní řady kotveny každé 4 m (u zasíťovaného každé 2 m). Toto pravidlo bývá opomíjeno.

7. Dodatečné kotvení nebo předčasná demontáž kotev. Kotvení se provádí současně se stavbou jednotlivých pater. Stejně tak při demontáži: neodstraňovat kotvení dříve, než jsou demontována patra nad ním. Předčasné odstranění kotev – ať už při demontáži nebo uživatelem v průběhu prací – je závažným porušením bezpečnosti.

Praktický kontrolní list: 7 bodů před předáním lešení

☐ Kotevní rastr odpovídá montážnímu návodu výrobce a aktuálnímu zakrytí lešení

☐ Každá kotva přenáší tah i tlak (zajištěná spojkou, ne volně zasunutá trubka)

☐ Krajní sloupky kotveny v souladu s návodem výrobce

☐ Únosnost kotev ověřena výtažnou zkouškou (min. 1,2× návrhové zatížení; 10 % beton / 30 % ostatní / min. 5 ks)

☐ Kotvy dosahují nosného zdiva (ne omítky, ne izolace)

☐ Úhlopříčné ztužení osazeno v souladu s návodem

☐ Protokol o kontrole kotvení je součástí dokumentace lešení

Kotevní materiál – co potřebujete pro správné kotvení

Správné kotvení vyžaduje kvalitní kotevní prvky odpovídající typu zdiva a lešení. Na e-shopu SCASERV najdete kompletní sortiment kotevního příslušenství kompatibilního s rámovými i trubkovými lešeními:

• Kotevní vruty – šrouby s okem pro uchycení kotevní trubky, dostupné v různých délkách podle tloušťky zdiva a izolace.

• Hmoždinky 14×70 mm – plastové hmoždinky pro osazení do vyvrtaného otvoru. Zajišťují rozepření kotevního vrutu ve zdivu.

• Vrtáky do betonu – profesionální vrtáky odpovídajících průměrů pro příklepové i rotační vrtání.

• Kotevní spojky – objímkové spojky pro trubku 48,3 mm dle EN 74-1. Spojují kotevní trubku se sloupkem lešení a zajišťují přenos tahových i tlakových sil. Kompatibilní s lešeními běžných systémů na českém trhu.

• Krytky na kotvy – plastové záslepky pro uzavření otvorů po demontáži lešení. Chrání zdivo a izolaci před zatékáním vody.

Kompletní sortiment kotevního příslušenství je k dispozici na e-shopu SCASERV s doručením po celé ČR.

Jak SCASERV přistupuje k bezpečnosti kotvení

SCASERV a.s. klade na správné kotvení mimořádný důraz. Ke každému lešení dodáváme kompletní montážní návod s přesně definovaným kotevním rastrem, hodnotami kotevních sil a postupem ověření únosnosti kotev. Návody pro rámové lešení SPRINT i trubkové lešení jsou volně dostupné ke stažení – transparentnost technických informací považujeme za základ bezpečného používání našich produktů.

Při montáži lešení naším týmem provádějí kotvení výhradně proškolení lešenáři (odborně způsobilé osoby), kteří procházejí každoročním přezkušováním v souladu s ČSN 73 8101 a NV č. 362/2005 Sb. U každého projektu kontrolujeme únosnost kotev výtažnými zkouškami a součástí předávací dokumentace je vždy protokol o kotvení.

Pro nestandardní situace – atypické fasády, mimořádné výšky, kombinace s příhradovými nosníky nebo konzolami – nabízí naše technické oddělení službu projekce lešenářských konstrukcí včetně individuálního návrhu kotvení. Neváhejte se obrátit na info@scaserv.cz nebo na kteroukoliv z poboček SCASERV v Ostravě, Praze, Brně, Olomouci a Opatovicích nad Labem, která je v 10 minutové dojezdové vzdálenosti z Hradce Králové a Pardubic.
